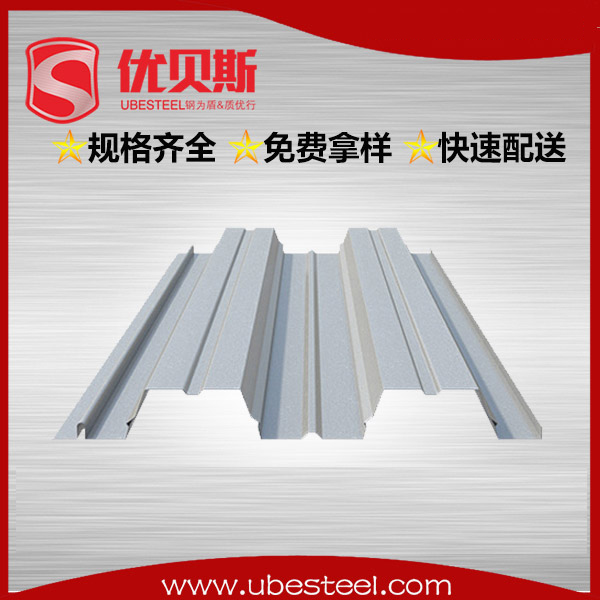

YX42-215-645閉口樓承板的使用構造
來源：優貝斯
點擊率：209
發布日期：2023-02-14
今天小編為大家介紹一下
YX42-215-645閉口樓承板的使用構造，想要了解的朋友一起跟隨小編的介紹看下吧。 ymb1012
YX42-215-645閉口樓承板間用專用夾緊鉗咬合壓孔連接；堵頭用專用鍍鋅堵頭板與樓承板及鋼梁點焊。如果是帶弧形區樓承板異型裁切采用等離子切割機切割，其切口光滑，表面鍍鋅層完整。樓承板焊接采用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm.原設計焊點間距305mm，后將焊點增加1倍，以確保操作人員行走時樓承板不變形，混凝土澆筑時樓承板端頭不漏漿。當樓面層結構標高變化不一致時，采取加焊型鋼措施，使水平結構呈臺階過渡，當降低標高時工字梁腹板加焊角鋼；抬升標高時工字梁翼緣加焊槽鋼。當遇到樓面有預留洞口時 尺寸一般是大于500mm×500mm時采用先開洞措施，即在鋼梁上加焊型鋼托梁分隔，增加洞口剛度，網片鋼筋在洞口斷開，并與型鋼焊接。
工程樓面YX42-215-645閉口樓承板與鋼筋混凝土結構共同作用，系復合結構。閉口樓承板鋪設與鋼梁連接，板端頭與鋼梁熔透點焊，中間采用栓釘與鋼梁穿透熔焊；閉口樓承板間用專用夾緊鉗咬合壓孔連接；堵頭用專用鍍鋅堵頭板與閉口樓承板及鋼梁點焊。如果是帶弧形區閉口樓承板異型裁切采用等離子切割機切割，其切口光滑，表面鍍鋅層完整。
閉口樓承板焊接采用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm.原設計焊點間距305mm，后將焊點增加1倍，以確保操作人員行走時閉口樓承板不變形，混凝土澆筑時閉口樓承板端頭不漏漿。當樓面層結構標高變化不一致時，采取加焊型鋼措施，使水平結構呈臺階過渡，當降低標高時工字梁腹板加焊角鋼；抬升標高時工字梁翼緣加焊槽鋼。當遇到樓面有預留洞口時 尺寸一般是大于500mm×500mm時采用先開洞措施，即在鋼梁上加焊型鋼托梁分隔，增加洞口剛度，網片鋼筋在洞口斷開，并與型鋼焊接；洞口尺寸小于500mm×500mm時采取后開洞措施，即在閉口樓承板上增加堵頭分割板，網片鋼筋貫通，混凝土澆筑成型后可剪斷鋼筋。
